Задача

IT-компания переезжала в новый офис в Москве — два этажа, открытая планировка опенспейса на каждом, подвесные потолки с межпотолочным пространством 420 мм. Требование от арт-директора было однозначным: никакого оборудования на виду. Ни блоков на стенах, ни пластиковых коробов, ни решёток которые бросаются в глаза. Дополнительное условие — зонирование: серверная должна охлаждаться до +18°C независимо от остального офиса, переговорные управляются отдельно от зон разработчиков. При этом ввод офиса в эксплуатацию был жёстко зафиксирован — отделочники уже работали по своему графику, и наш монтаж должен был вписаться в него без задержек.

Решение

Выбрали канальную систему — единственный вариант при таких требованиях к эстетике. Два наружных блока на кровле здания. Восемь канальных блоков за потолком: по четыре на каждый этаж. Разводка прямоугольными воздуховодами 200×100 мм с выходами через круглые потолочные диффузоры диаметром 150 мм. Зонирование через VAV-заслонки с электроприводами: зона разработчиков, переговорные, ресепшен, серверная — каждая управляется независимо через центральный контроллер. Серверную подключили к отдельной ветке с возможностью охлаждения до +18°C когда остальной офис стоит на +22. Все монтажные работы вели параллельно с отделочными — согласовали с прорабом зоны и очерёдность, пока монтажники вешали блоки и тянули воздуховоды на первом этаже, отделочники работали на втором.

С какими сложностями столкнулись

Главная сложность — межпотолочное пространство 420 мм при необходимости развести воздуховоды от четырёх канальных блоков в пределах одного этажа. Прямоугольные воздуховоды большого сечения не умещались в отдельных зонах потолка. Пришлось переходить на круглые гибкие воздуховоды диаметром 200 мм там где сечение не критично — это дало дополнительные 80 мм по высоте. В зоне серверной обнаружили незапланированные в проекте здания трубы водоснабжения, которые шли именно там где должен был пройти наш магистральный воздуховод. Перепроектировали маршрут на месте — добавили один канальный блок и разбили зону на два независимых участка. Это немного увеличило стоимость, но заказчик согласился сразу как увидел альтернативу в виде видимого короба.

Результат

Монтаж завершён за 6 рабочих дней, система запущена и сдана за два дня до открытия офиса. На готовом пространстве видны только круглые диффузоры в потолке — они выглядят как часть потолочного дизайна, не как элементы климатической системы. Уровень шума в минимальном режиме — 32 дБ(А) в рабочей зоне, в переговорных при закрытых дверях — 28 дБ(А). Серверная держит +19°C при любой нагрузке на оборудование. Через полгода эксплуатации заказчик расширил офис и арендовал третий этаж — вернулись и смонтировали ещё четыре блока в той же эстетике.

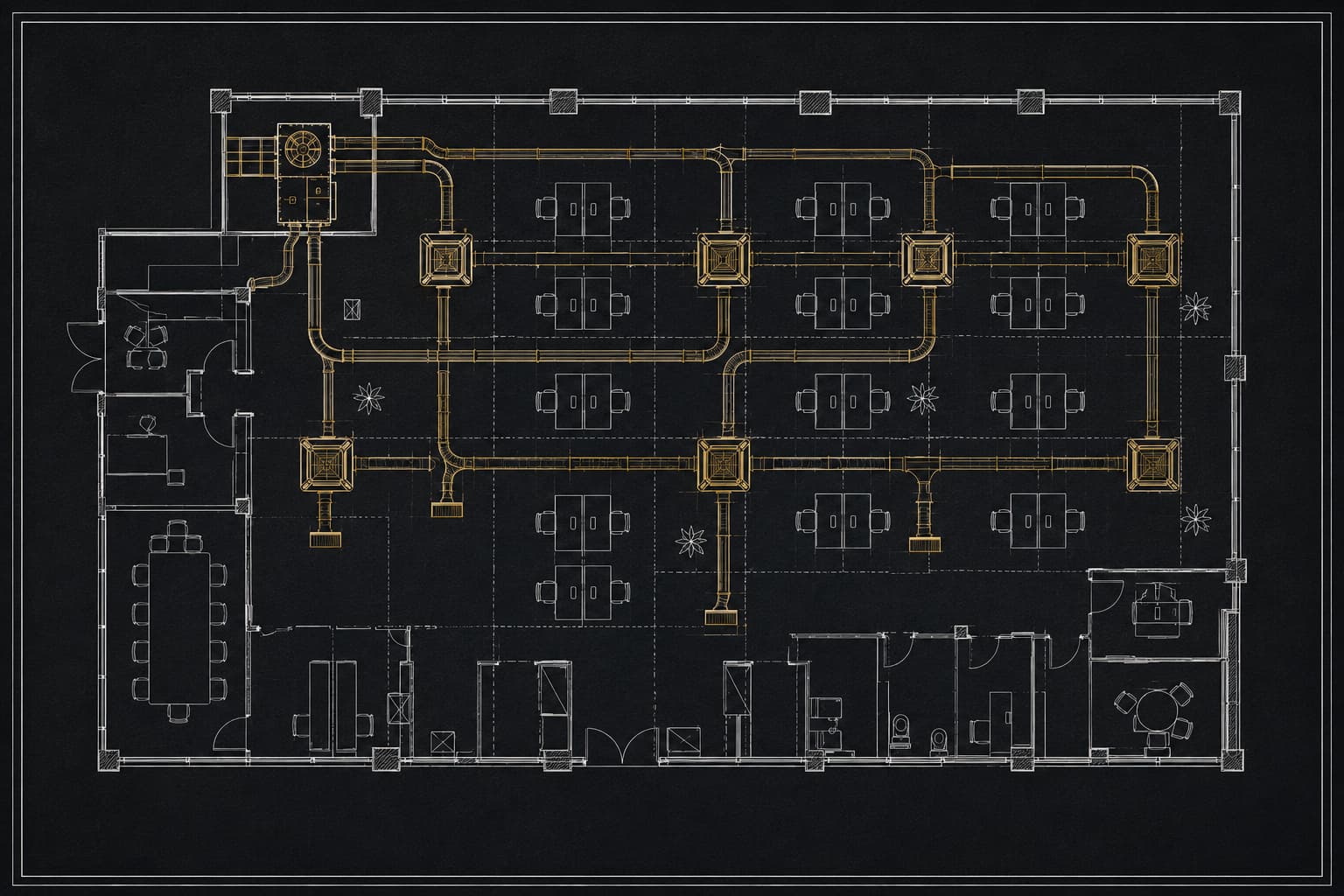

Схема размещения оборудования
